海奇B200 CPU主板方案开发主控音视频解码处理器

B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800

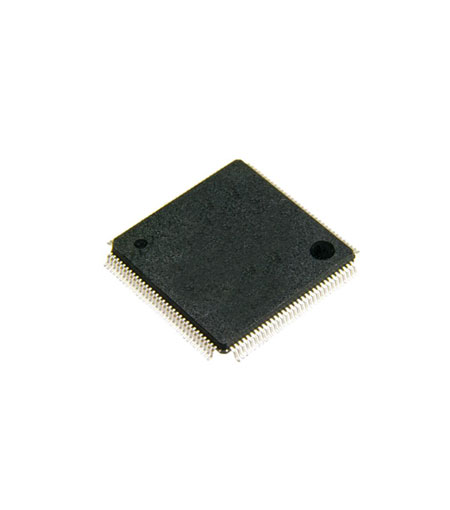

      海奇B200是用于高清多媒体应用的经济高效的单芯片解决方案。它嵌入了一个32位RISC CPU、一个加密引擎、一个多格式全高清视频解码器、一个2D图形加速器、一个高质量显示引擎、一个灵活的音频DMA引擎、音频DAC和I2S/PCM接口。它还支持数字视频输入、RGB视频输出和一个8bitSARADC等。B200支持外部DDR2/DDR3,并带有丰富的通用外设,如USBOTG、SD/MMC、SPI、UART、I2C、IR等等。B200在强大的性能、低功耗和灵活的可扩展性方面优于竞争对手。B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800

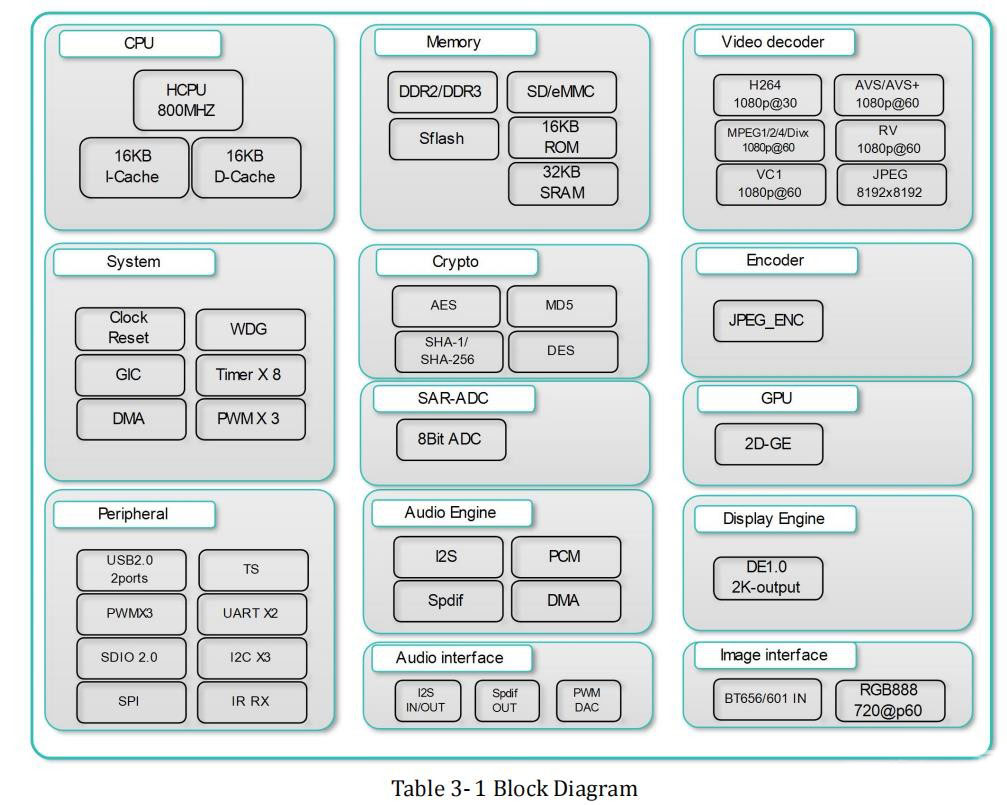

B200单芯片特征

1、主要规格
-32位RISC CPU
-16 位 DDR2 或 DDR3
-具有高清解决方案的多格式视频解码器,最大 1920x1080p@60
-具有视频旋转功能的高级显示引擎
-音频DAC和I2S/PCM接口
-8bit 数据视频输入
-2口USB EHCI Host/device,1个可支持OTG
-SD/MMC
-8bit-SARADC

2、高性能 CPU
-32位单核RISC CPU
-最高频率800Mhz,应用流畅
-独立16KB I-cache,16KB D-cache

3、内存子系统
本节由内部存储器和外部存储器组成
-启动 ROM
-SDRAM
-SPI Nor/NAND Flash接口
-SD/MMC接口
3.1 启动 ROM
-嵌入式引导ROM
-片上 ROM 引导加载程序
-支持系统从 SPI Nor/Nand Flash 启动
-支持UART/USB系统代码升级
3.2 内存
-外部 16bit DDR2/DDR3 SDRAM 操作
-兼容JEDEC标准DDR3/DDR2 SDRAM
-DDR2 数据速率高达 1066Mbps,DDR3 数据速率高达 1333Mbps
-最大 256MB 容量
-完成各厂商的 PHY 初始化、训练和控制
3.3 SPI Nor/Nand Flash 接口
-支持1-bit、2bit、SPI flash
-最高频率 50MHZ
-最大容量 32MB
-支持DMA和FIFO模式
-支持SPI MODE0、MODE3。
-支持读取BYTE或DWORD格式的FLASH数据时进行CRC计算



4、video Decoder
H.264 BP/MP/HP@level 5.0, 1080p@60 fps
H264 MVC, 1080p@60 fps
MPEG1, 1080p@60 fps
MPEG2 SP@ML, MP@HL, and 1080p@60 fps
MPEG4 SP@level 0−3, ASP@level 0−5, GMC, 1080p@60 fps
MPEG4 short header format (H.263 baseline), 1080p@60 fps
DivX 3/4/5/6, 1080p@60 fps
AVS baseline@level 6.0, AVS+(AVS-P16), and 1080p@60 fps
VC-1 SP@ML, MP@HL, and AP@level 0−3, 1080p@60 fps

5、图像解码
JPEG硬件解码,最大64兆像素
支持的格式为YUV400/yuv420/yuv411/yuv422/yuv422T和yuv444
MJPEG基线解码
灰度图像,真彩色图像,索引彩色图像,
具有Alpha通道数据和真彩色的灰度图像
带有Alpha通道数据的图像

6、2D图形加速
硬件加速引擎,支持高效的2D处理
ARGB,CLUT和AYCbCr的数据格式
复制,填充,图案填充,调整大小,剪切,alpha混合,colorkey和剪贴蒙版
ROP
防闪烁,伽玛校正和对比度/亮度调节
可编程扫描模式
链表操作

7、音频接口
S / PDIF输出支持
I2S输出支持
2通道嵌入式音频DAC用于立体声输出
支持MIC的I2S输入

8、视频接口
1个RGB接口
支持656输入
外设:
USB2.0*2,UART*2,I2C*3



B200 CPU主板方案开发可替代全志F1c200/F1c600/F1c800

应用场景
       广告机,视频机,广场舞MP5扩音器,儿童视频故事机,WIFI广告机,投屏器,游戏机,时钟机,视频贺卡,HMI,串口屏,显示控制器主板。智能控制器,智能面板,网络共享广告机。

海奇代理商,提供B200芯片,B200主板方案开发,投影仪PCBA、同屏投屏PCBA,欢迎咨询,还有更多电子产品解决方案分享
